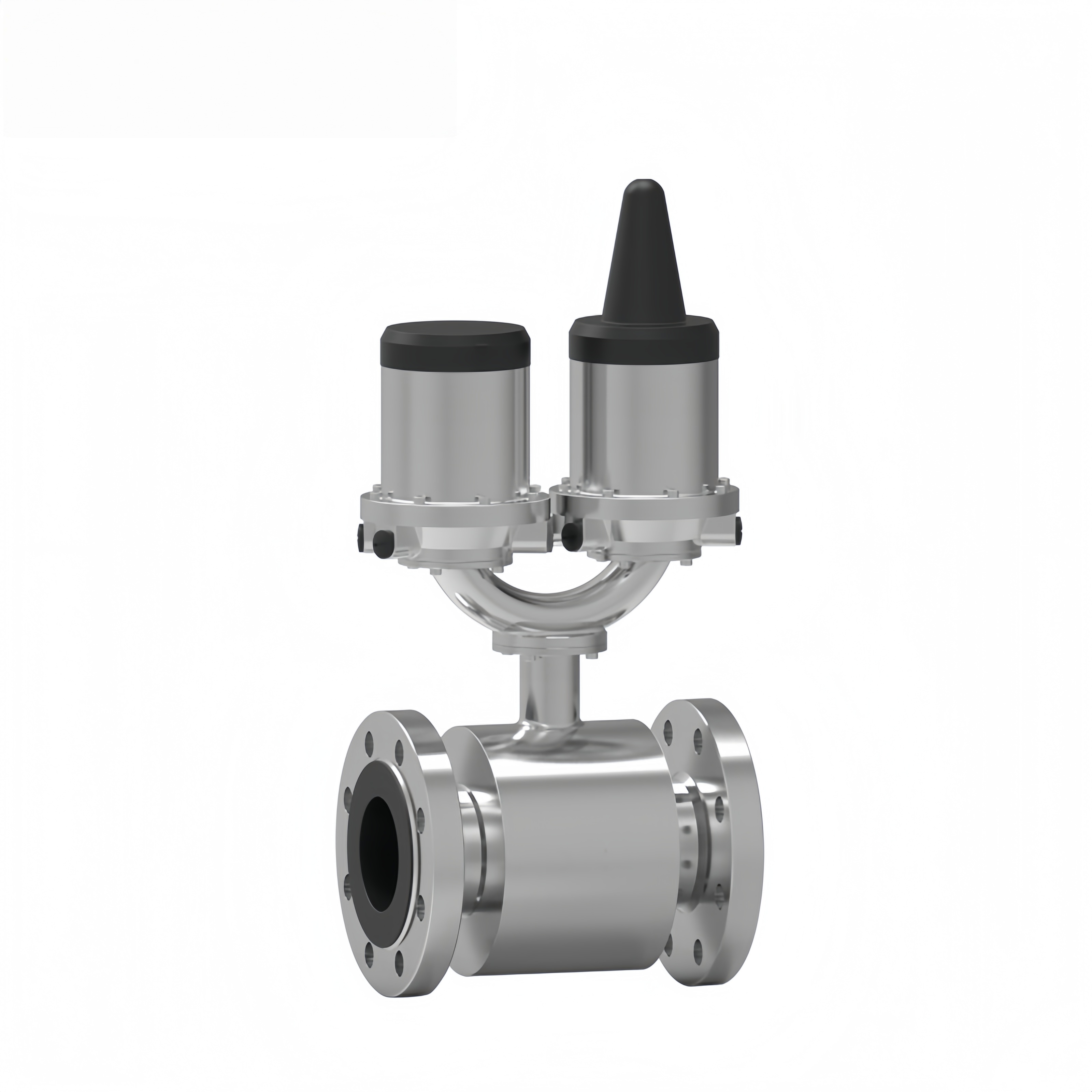

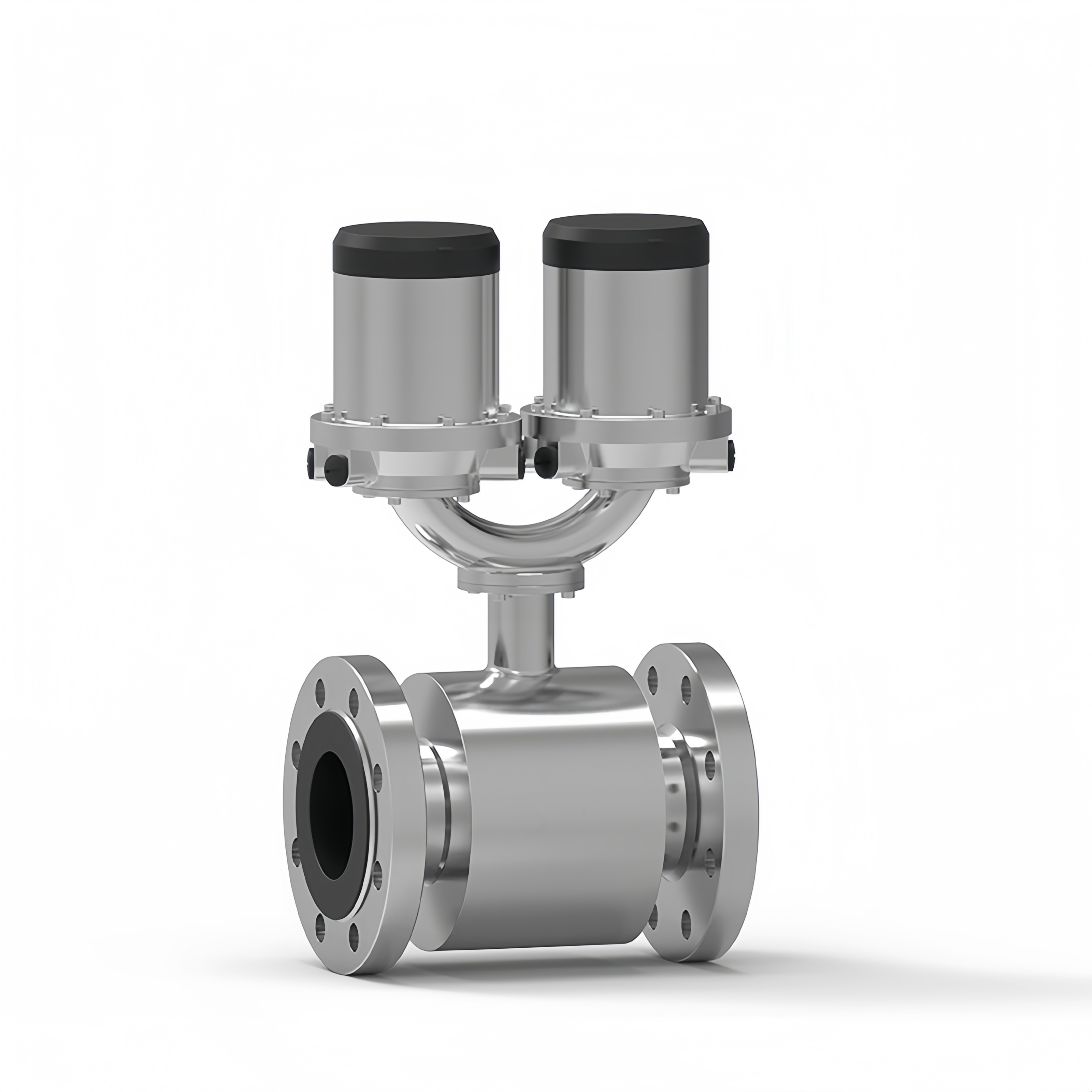

进口水表型电磁流量计

进口水表型电磁流量计《进口流量计欧美品牌》美国《LAINE》莱恩

美国《LAINE》莱恩进口水表型电磁流量计采用特殊设计的传感器励磁系统和高性能锂电池供电系统，并采用了16位嵌入式超微功耗处理器，全数字量信号处理，具有工作稳定、测量精度高、抗干扰能力强等特点。

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电较沿管径方向穿通管壁固定在测量管上。其电较头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电较检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

流量计安装：

　　（1）正确的安装方向：

   · 大部分流量计（如电磁、涡街、涡轮、容积式）都有明确的流量方向标识（通常以箭头表示）。安装时必须确保箭头方向与管道中流体流动方向一致。

   · 特别是对于涡轮流量计、某些超声波流量计和容积式流量计，反向安装会严重损坏叶轮或测量元件。

　　（2）管道支撑与应力消除：

   · 流量计上下游的管道必须有牢固的支撑，绝不能将管道的重量或应力（如热应力、机械应力）施加在流量计本体上，否则会引起变形或损坏，导致测量失准。

   · 必要时，应在流量计附近安装支架或软连接以消除应力。

　　（3）避免振动与强电磁干扰：

   · 应尽量避开强烈振动的环境（如大型泵、压缩机附近），或加装减振装置。振动会对涡街、质量流量计等产生严重干扰。

   · 对于电磁流量计和脉冲信号输出的流量计，信号线应远离大功率电机、变频器等强电磁干扰源，并应使用屏蔽电缆且良好接地。

　　（4）保证满管状态：

   · 除明渠流量计外，绝大多数流量计都要求管道内始终充满流体。

   · 安装位置应避免管道最高点（容易积聚气体）或最低点（容易积聚杂质）。

   · 对于液体测量，流量计应安装在管道较低处；对于气体测量，则应安装在管道较高处。

　　（5）环境 accessibility：

   · 应预留足够的操作和维护空间，便于接线、设置参数、校准和日后检修。

　　（6）阀门与旁通：

   · 通常建议在流量计上下游安装截止阀，并在流量计管路两侧安装旁通管道和阀门。这样便于在不停产的情况下对流量计进行检修、校准或更换。

流量计维护：

　　（1）定期巡检与外观检查

   · 检查外观：检查流量计本体、法兰、接头有无泄漏、腐蚀、油漆脱落或严重锈蚀。

   · 检查伴热/保温：对于测量易凝、易冻介质的流量计，检查其伴热系统（如蒸汽伴热、电伴热）和保温层是否正常工作，确保介质正常流动。

   · 检查振动与噪音：倾听流量计及附近管道有无异常振动或噪音，判断内部部件是否松动或损坏。

　　（2）零点检查与校准（非常重要）

   · 零点检查：对于电磁流量计、质量流量计等，在管道满管但流体静止（流量为零）的状态下，检查流量计的示值是否在零位附近允许的波动范围内。零点漂移是常见的误差来源。

   · 定期校准：根据工艺要求的精度和仪表稳定性，制定定期校准计划（如每年/每两年一次）。校准可以是在线比对（用便携式流量计）、返厂检定或送到第三方机构，确保量值传递的准确性。

　　（3）电气连接检查

   · 检查接线：检查传感器与转换器之间的电缆连接是否牢固，接头密封是否良好，防止进水或短路。

   · 检查接地：特别是电磁流量计，要定期检查其专用接地线是否连接可靠，接地电阻是否合格，防止干扰。

　　（4）数据监控与趋势分析

   · 通过DCS/SCADA系统监控流量示值，观察其变化趋势是否与工艺操作逻辑相符。突然的、无法解释的流量变化或波动，很可能是仪表故障或工艺条件（如气蚀、两相流）变化的信号。

　　（5）保持清洁与记录

   · 保持流量计及其附件的清洁，便于观察和操作。

   · 建立完善的维护档案，记录每次检查、校准、维修的时间、内容、发现的问题和处理结果。这对于故障诊断和生命周期管理至关重要。
