进口罗茨真空泵

进口罗茨真空泵《进口泵浦欧美品牌》美国《LAINE》莱恩

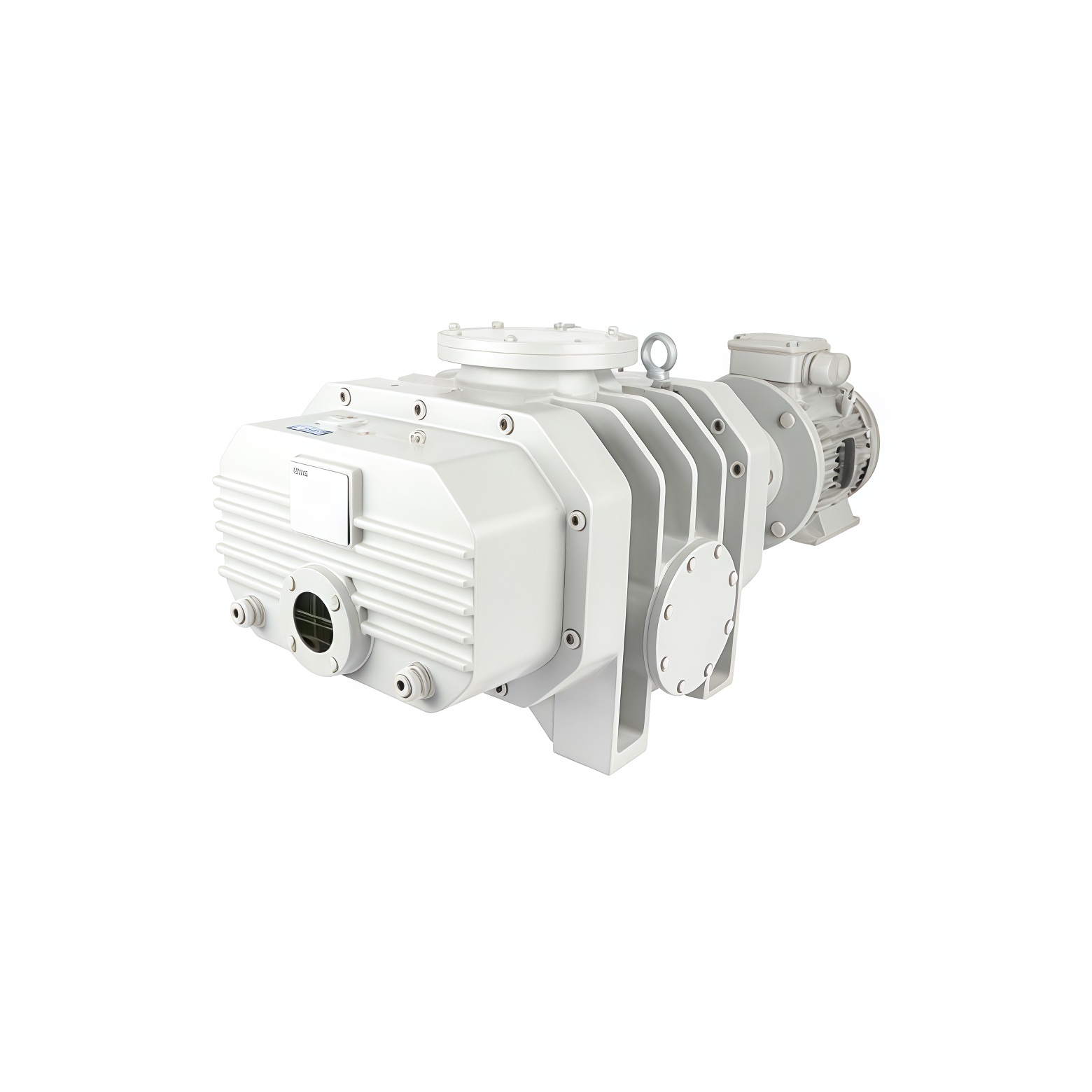

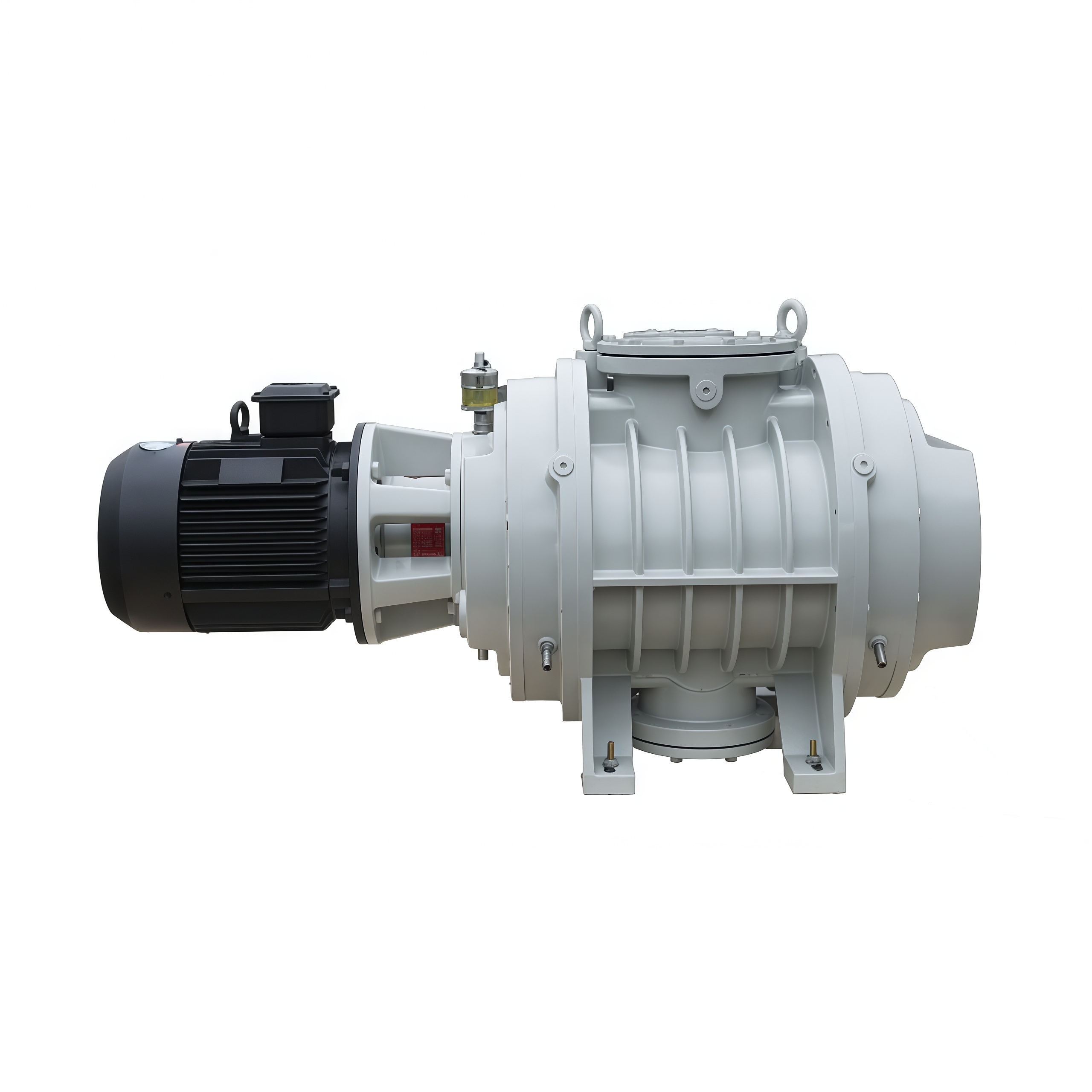

美国《LAINE》莱恩-进口罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵。LAINE罗茨真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵，此泵不可以单独抽气，前级需配油封、水环等可直排大气。它的结构和工作原理与罗茨鼓风机相似，工作时其吸气口与被抽真空容器或真空系统主抽泵相接。这种真空泵的转子与转子之间、转子与泵壳之间互不接触，间隙一般为0.1～0.8毫米；不需要用油润滑。转子型线有圆弧线、渐开线和摆线等。渐开线转子泵的容积利用率高，加工精度易于保证，故转子型线多用渐开线型。LAINE罗茨真空泵的转速可高达3450～4100转/分;抽气速率为30～10000升/秒（1升=10-3米3）；较限真空：单级为6.5x10-2帕，双级为1x10-3帕。LAINE罗茨泵的较限真空除取决于泵本身结构和制造精度外，还取决于前级泵的较限真空。为了提高泵的较限真空度，可将罗茨泵串联使用。罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。

真空泵安装：　　

（1）环境条件：

   · 温度： 环境温度通常应在5°C至40°C之间，避免极端高温或低温。高温会降低泵的效率并加速密封件老化；低温可能使工作液凝固（对于油封泵）。

   · 清洁度： 安装环境应尽可能清洁、无尘、无腐蚀性气体。粉尘和颗粒物会污染泵油、磨损内部零件。对于半导体、光伏等敏感工艺，需在洁净室内安装。

   · 通风： 空间需通风良好，尤其是对于会产生热量或可能微量泄漏油雾的泵，以利于散热和废气排出。

（2）空间布局：

   · 操作与维护空间： 泵体四周应预留足够的空间（通常建议至少0.8-1米），便于日常操作、监控油位、更换油品、拆卸过滤器和进行大修。

   · 水平放置： 绝大多数真空泵（尤其是油封旋片泵、滑阀泵、干泵等）必须水平安装，使用水平仪在底座或法兰面上校准。倾斜会导致内部零件受力不均、润滑不良和异常磨损。

   · 振动考虑： 对于大型泵或对振动敏感的周边设备（如质谱仪、电子显微镜），应考虑安装减振垫、减振平台或进行地基隔离。

基础与固定

（1）基础承重： 地基或安装平台必须有足够的强度和刚性，能承受泵体及其附属设备的重量，并能吸收运行时的振动。

（2）. 固定方式：

   · 使用合适规格的地脚螺栓将泵牢固地固定在基础或机架上。

   · 在泵底座和基础之间，可以安装橡胶减振垫或弹簧减振器，以降低振动传递。

   · 确保固定后，泵体稳定无晃动。

 管道连接要求

这是安装的核心环节，直接关系到泵的抽速和极限真空。

（1）. 进气管道：

   · 短而粗： 管道应尽可能短、直、内径大。管径不应小于泵的进气口直径。长而细的管道会极大增加流阻，降低有效抽速。

   · 密封性： 所有连接处（法兰、卡箍、螺纹）必须绝对密封。使用合适的垫圈（如氟橡胶O型圈、金属垫片）并均匀紧固。安装后需对整套系统（包括管道）进行检漏。

   · 材料： 根据工艺气体选择，常用不锈钢、低碳钢、铝合金等。对于腐蚀性气体，需选用耐腐蚀材料（如316L不锈钢）或内衬管道。

   · 避免应力： 管道支撑要独立，不能将重量或应力强加在泵的进气口上，以免造成泵体变形或连接处泄漏。

   · 管路附件：

   · 阀门： 在泵入口与真空腔体之间应安装隔离阀（主阀），以便维修时隔离泵。高真空系统还需考虑安装旁路阀（预抽阀）。

   · 防返油装置： 对于油封泵，若泵口朝上或存在停机返油风险，建议安装防返油阀或电磁压差放气阀，保护真空腔体不被污染。

   · 过滤器： 在泵入口前安装微粒过滤器，以防止灰尘、焊渣等异物进入泵内。对于腐蚀性气体或蒸汽，可能需安装冷阱或气体洗涤器。

02. 排气管道（出口）：

   · 通畅无阻： 排气管道同样应短而粗，向下倾斜，确保排出的油气、冷凝物能顺利流向废气处理装置或室外。

   · 背压限制： 严禁在排气口安装任何可能产生背压的阀门（除非是专门设计的泄压阀）。过高的背压（通常要求<0.5 bar）会导致泵油喷出、密封损坏、电机过载。对于需要排向密闭回收系统的，必须设计专门的常开路径。

真空泵维护：

（1）运行状态检查：

   · 声音： 监听泵的运行声音是否平稳均匀，有无异常噪音（如撞击、摩擦、啸叫）。

   · 振动： 触摸泵体，感受振动是否异常增大。

   · 温度： 检查泵体（特别是油箱和排气口）温度是否在正常范围内（通常外壳温度<80°C）。

   · 电流： 观察电机电流是否稳定在额定值附近。

（2）油位检查（油封泵）：

   · 在停机状态下，通过视油窗检查油位是否在中线附近。

   · 油位过低会导致润滑和密封不良；油位过高可能导致油雾喷溅、温度升高。

（3）. 冷却系统检查（水冷泵）：

   · 检查冷却水流量、压力是否正常，进出水温差是否合理。

   · 检查水管有无泄漏。

（4）. 泄漏检查：

   · 检查泵体各密封面、管道接口有无明显的油、水或气体泄漏。

   · 观察真空计读数，若极限真空度无法达到或抽速明显下降，可能意味着系统（或泵内部）存在泄漏。

（5）. 排气状态：

   · 观察排气口是否有异常多的油雾喷出（油封泵），这可能是油雾过滤器堵塞或油已乳化/劣化的信号。

　　（2）极限压力；

　　（3）排气压力；

　　（4）气体成分与腐蚀性；

　　（5）环境因素；

　　（6）泵体材料；

　　（7）安装方式；

　　（8）连接形式；
