进口水环真空泵《进口泵浦欧美品牌》美国《LAINE》莱恩

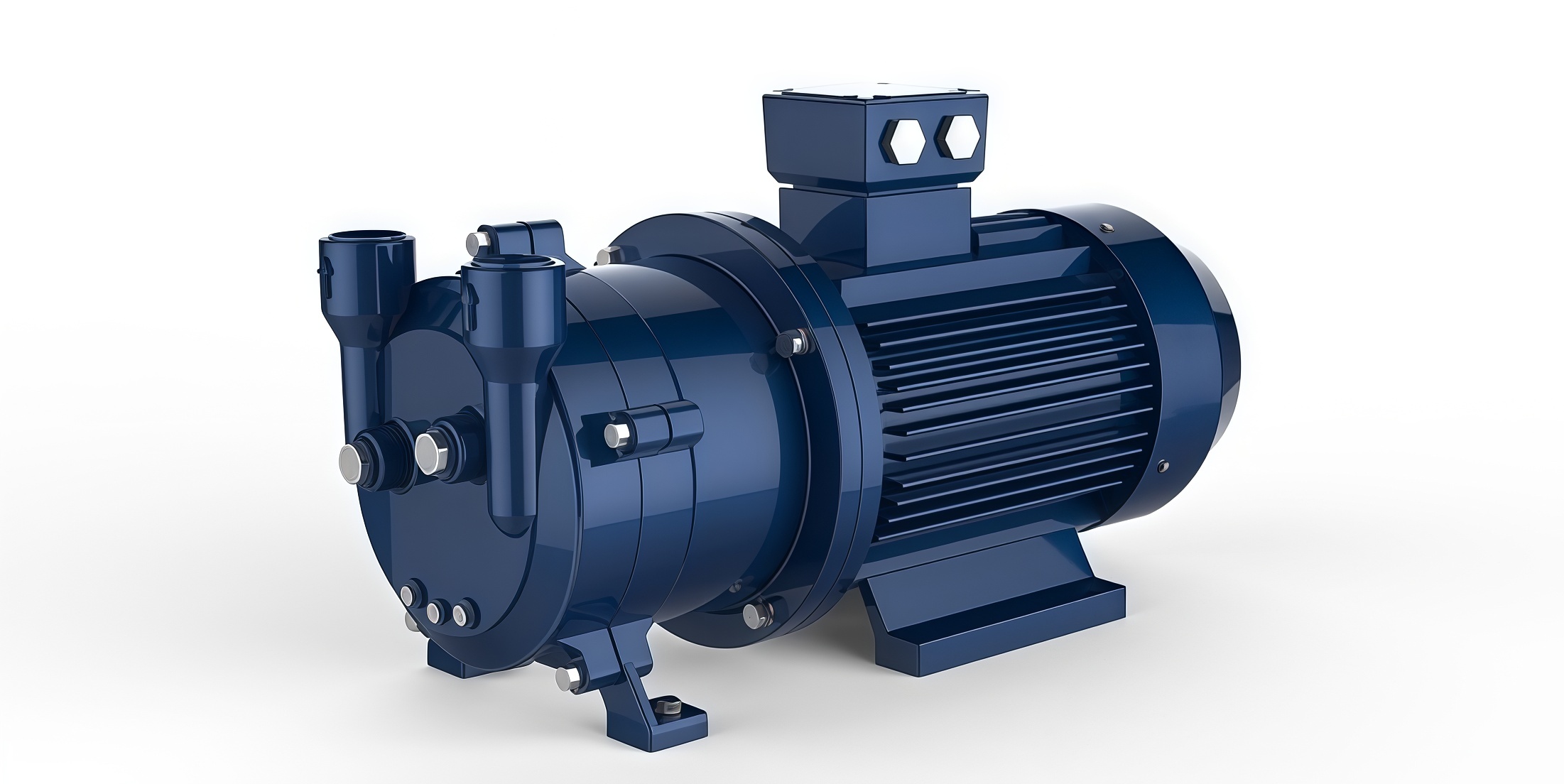

美国《LAINE》莱恩系列-L2BV进口水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

L2BV系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到33mbarjue压（97%真空度），当L2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，L2BV水环式真空泵如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力较大至0.26MPa（jue压）。

L2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。

L2BV水环真空泵如图所示叶轮偏心地安装在泵体之内，起动时向泵内注入水，因此当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，L2BV水环真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，L2BV水环真空泵就连续不断地抽吸或压送气体。

L2BV水环真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，应该不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当L2BV水环真空泵排出的气体不再利用时，在L2BV水环真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，使泵能达到所要求的技术要求和性能指标。

 当L2BV水环真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入L2BV水环真空泵内。压缩气体时，工作水较易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而使压缩机性能满足要求。

真空泵安装：　　

（1）环境条件：

   · 温度： 环境温度通常应在5°C至40°C之间，避免极端高温或低温。高温会降低泵的效率并加速密封件老化；低温可能使工作液凝固（对于油封泵）。

   · 清洁度： 安装环境应尽可能清洁、无尘、无腐蚀性气体。粉尘和颗粒物会污染泵油、磨损内部零件。对于半导体、光伏等敏感工艺，需在洁净室内安装。

   · 通风： 空间需通风良好，尤其是对于会产生热量或可能微量泄漏油雾的泵，以利于散热和废气排出。

（2）空间布局：

   · 操作与维护空间： 泵体四周应预留足够的空间（通常建议至少0.8-1米），便于日常操作、监控油位、更换油品、拆卸过滤器和进行大修。

   · 水平放置： 绝大多数真空泵（尤其是油封旋片泵、滑阀泵、干泵等）必须水平安装，使用水平仪在底座或法兰面上校准。倾斜会导致内部零件受力不均、润滑不良和异常磨损。

   · 振动考虑： 对于大型泵或对振动敏感的周边设备（如质谱仪、电子显微镜），应考虑安装减振垫、减振平台或进行地基隔离。

基础与固定

（1）基础承重： 地基或安装平台必须有足够的强度和刚性，能承受泵体及其附属设备的重量，并能吸收运行时的振动。

（2）. 固定方式：

   · 使用合适规格的地脚螺栓将泵牢固地固定在基础或机架上。

   · 在泵底座和基础之间，可以安装橡胶减振垫或弹簧减振器，以降低振动传递。

   · 确保固定后，泵体稳定无晃动。

 管道连接要求

这是安装的核心环节，直接关系到泵的抽速和极限真空。

（1）. 进气管道：

   · 短而粗： 管道应尽可能短、直、内径大。管径不应小于泵的进气口直径。长而细的管道会极大增加流阻，降低有效抽速。

   · 密封性： 所有连接处（法兰、卡箍、螺纹）必须绝对密封。使用合适的垫圈（如氟橡胶O型圈、金属垫片）并均匀紧固。安装后需对整套系统（包括管道）进行检漏。

   · 材料： 根据工艺气体选择，常用不锈钢、低碳钢、铝合金等。对于腐蚀性气体，需选用耐腐蚀材料（如316L不锈钢）或内衬管道。

   · 避免应力： 管道支撑要独立，不能将重量或应力强加在泵的进气口上，以免造成泵体变形或连接处泄漏。

   · 管路附件：

   · 阀门： 在泵入口与真空腔体之间应安装隔离阀（主阀），以便维修时隔离泵。高真空系统还需考虑安装旁路阀（预抽阀）。

   · 防返油装置： 对于油封泵，若泵口朝上或存在停机返油风险，建议安装防返油阀或电磁压差放气阀，保护真空腔体不被污染。

   · 过滤器： 在泵入口前安装微粒过滤器，以防止灰尘、焊渣等异物进入泵内。对于腐蚀性气体或蒸汽，可能需安装冷阱或气体洗涤器。

02. 排气管道（出口）：

   · 通畅无阻： 排气管道同样应短而粗，向下倾斜，确保排出的油气、冷凝物能顺利流向废气处理装置或室外。

   · 背压限制： 严禁在排气口安装任何可能产生背压的阀门（除非是专门设计的泄压阀）。过高的背压（通常要求<0.5 bar）会导致泵油喷出、密封损坏、电机过载。对于需要排向密闭回收系统的，必须设计专门的常开路径。

真空泵维护：

（1）运行状态检查：

   · 声音： 监听泵的运行声音是否平稳均匀，有无异常噪音（如撞击、摩擦、啸叫）。

   · 振动： 触摸泵体，感受振动是否异常增大。

   · 温度： 检查泵体（特别是油箱和排气口）温度是否在正常范围内（通常外壳温度<80°C）。

   · 电流： 观察电机电流是否稳定在额定值附近。

（2）油位检查（油封泵）：

   · 在停机状态下，通过视油窗检查油位是否在中线附近。

   · 油位过低会导致润滑和密封不良；油位过高可能导致油雾喷溅、温度升高。

（3）. 冷却系统检查（水冷泵）：

   · 检查冷却水流量、压力是否正常，进出水温差是否合理。

   · 检查水管有无泄漏。

（4）. 泄漏检查：

   · 检查泵体各密封面、管道接口有无明显的油、水或气体泄漏。

   · 观察真空计读数，若极限真空度无法达到或抽速明显下降，可能意味着系统（或泵内部）存在泄漏。

（5）. 排气状态：

   · 观察排气口是否有异常多的油雾喷出（油封泵），这可能是油雾过滤器堵塞或油已乳化/劣化的信号。

　　（2）极限压力；

　　（3）排气压力；

　　（4）气体成分与腐蚀性；

　　（5）环境因素；

　　（6）泵体材料；

　　（7）安装方式；

　　（8）连接形式；
