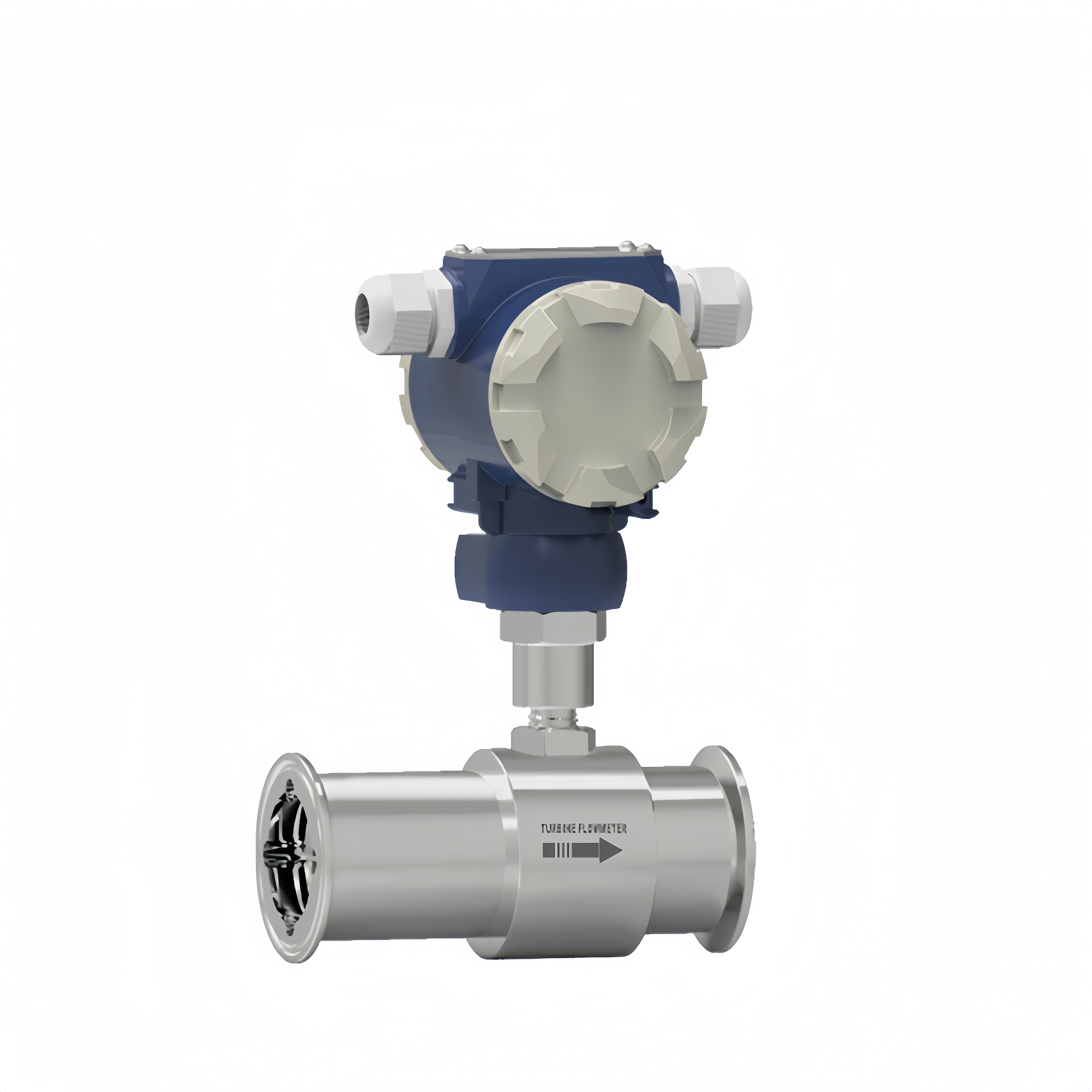

进口卫生级涡轮流量计《进口流量计欧美品牌》美国《LAINE》莱恩
美国《LAINE》莱恩-进口卫生级涡轮流量计是快装式（卡箍式）安装（拆卸）简单，利于维护，方便清洗。该仪表外壳是用不锈钢（316L）制成，机芯部分使用特种材质，具有良好的防腐蚀、防锈能力。整表结构突破传统工艺，采用国际先进结构优化设计，大大提高了仪表的精确度和重复性。专门为制药、饮料行业设计，采用快装式连接结构，方便清洗。卫生涡轮流量计已达到同类产品国际水准，是卫生行业理想仪表。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。
●传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
●压力损失小，重复性好，精确度高。
●具有较高的抗电磁干扰和抗振动能力。
●高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
●重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到较高的精确度，在贸易结算中是优先选用的流量计；
●输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
●可获得很高的频率信号（3-4kHz），信号分辨力强；
●范围度宽，中大口径可达1:20，小口径为1:10；
●结构紧凑轻巧，安装维护方便，流通能力大；
●适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
●专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
●可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
●公称通径：（4～200）mm；
●介质温度：（-20～80）℃；分体型（－20～120）℃；
●环境温度：（-20～55）℃；
●准 确 度：±0.5%、±1％；
●检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；
●供电电源：电压：12V±0.144V, 电流：≤10mA；
●输出电压幅值：高电平≥8V，低电平≤0.8V；
●传输距离：传感器至显示仪表的距离可达1000m；
●现场显示型供电电源：3.6V（锂电池供电，可连续使用3年以上）；

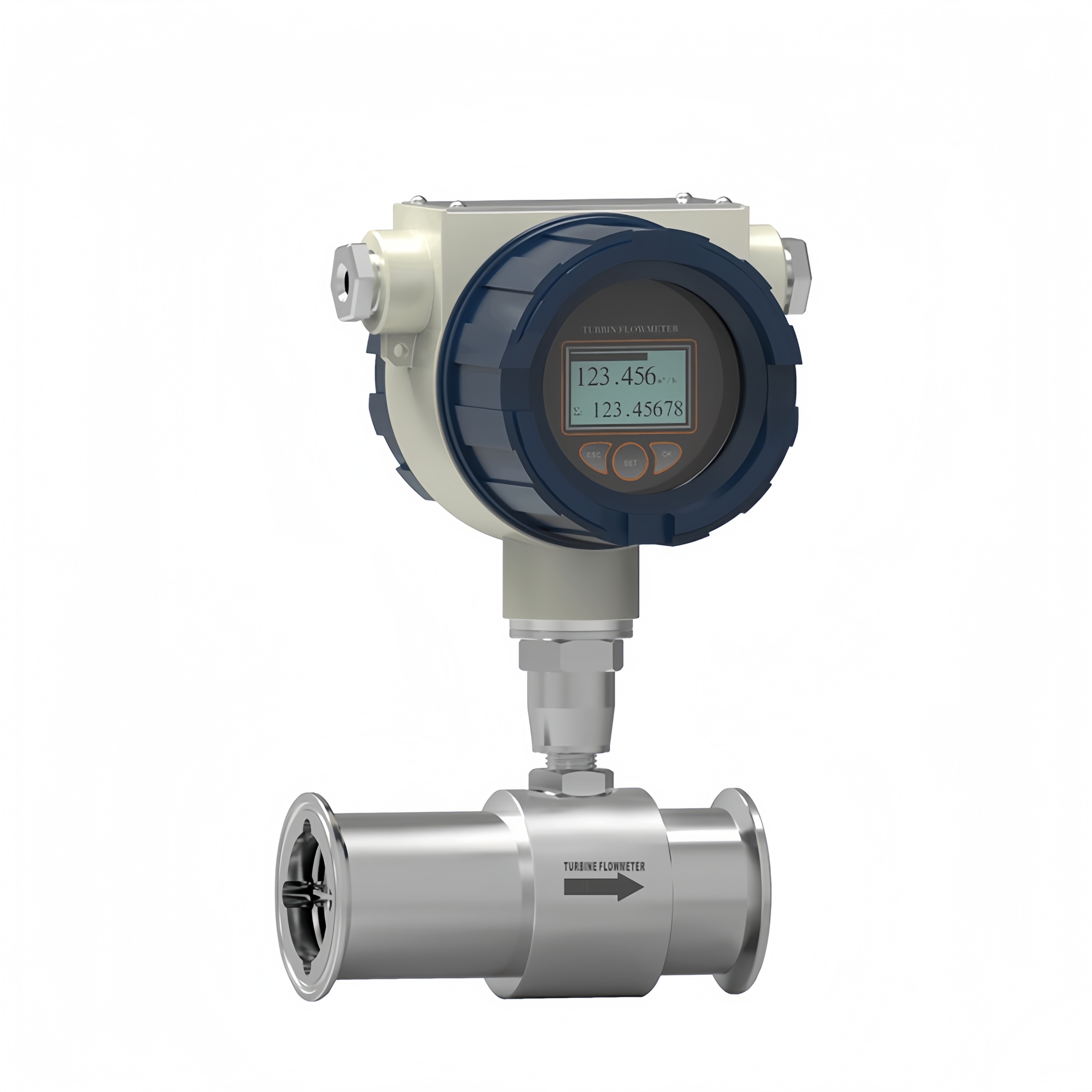

●显示方式：现场液晶显示瞬时流量和累计流量；
●现场显示带信号输出供电电源：24V；4～20mA两线制电流输出；
是当流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k；式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量(工作状态下)[m3/h]；
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
流量计安装：
（1）正确的安装方向：
· 大部分流量计（如电磁、涡街、涡轮、容积式）都有明确的流量方向标识（通常以箭头表示）。安装时必须确保箭头方向与管道中流体流动方向一致。
· 特别是对于涡轮流量计、某些超声波流量计和容积式流量计，反向安装会严重损坏叶轮或测量元件。
（2）管道支撑与应力消除：
· 流量计上下游的管道必须有牢固的支撑，绝不能将管道的重量或应力（如热应力、机械应力）施加在流量计本体上，否则会引起变形或损坏，导致测量失准。
· 必要时，应在流量计附近安装支架或软连接以消除应力。
（3）避免振动与强电磁干扰：
· 应尽量避开强烈振动的环境（如大型泵、压缩机附近），或加装减振装置。振动会对涡街、质量流量计等产生严重干扰。
· 对于电磁流量计和脉冲信号输出的流量计，信号线应远离大功率电机、变频器等强电磁干扰源，并应使用屏蔽电缆且良好接地。
（4）保证满管状态：
· 除明渠流量计外，绝大多数流量计都要求管道内始终充满流体。
· 安装位置应避免管道最高点（容易积聚气体）或最低点（容易积聚杂质）。
· 对于液体测量，流量计应安装在管道较低处；对于气体测量，则应安装在管道较高处。
（5）环境 accessibility：
· 应预留足够的操作和维护空间，便于接线、设置参数、校准和日后检修。
（6）阀门与旁通：
· 通常建议在流量计上下游安装截止阀，并在流量计管路两侧安装旁通管道和阀门。这样便于在不停产的情况下对流量计进行检修、校准或更换。
流量计维护：
（1）定期巡检与外观检查
· 检查外观：检查流量计本体、法兰、接头有无泄漏、腐蚀、油漆脱落或严重锈蚀。
· 检查伴热/保温：对于测量易凝、易冻介质的流量计，检查其伴热系统（如蒸汽伴热、电伴热）和保温层是否正常工作，确保介质正常流动。
· 检查振动与噪音：倾听流量计及附近管道有无异常振动或噪音，判断内部部件是否松动或损坏。
（2）零点检查与校准（非常重要）
· 零点检查：对于电磁流量计、质量流量计等，在管道满管但流体静止（流量为零）的状态下，检查流量计的示值是否在零位附近允许的波动范围内。零点漂移是常见的误差来源。
· 定期校准：根据工艺要求的精度和仪表稳定性，制定定期校准计划（如每年/每两年一次）。校准可以是在线比对（用便携式流量计）、返厂检定或送到第三方机构，确保量值传递的准确性。
（3）电气连接检查
· 检查接线：检查传感器与转换器之间的电缆连接是否牢固，接头密封是否良好，防止进水或短路。
· 检查接地：特别是电磁流量计，要定期检查其专用接地线是否连接可靠，接地电阻是否合格，防止干扰。
（4）数据监控与趋势分析
· 通过DCS/SCADA系统监控流量示值，观察其变化趋势是否与工艺操作逻辑相符。突然的、无法解释的流量变化或波动，很可能是仪表故障或工艺条件（如气蚀、两相流）变化的信号。
（5）保持清洁与记录
· 保持流量计及其附件的清洁，便于观察和操作。
· 建立完善的维护档案，记录每次检查、校准、维修的时间、内容、发现的问题和处理结果。这对于故障诊断和生命周期管理至关重要。
您也可以直接免费咨询我们的选型工程师，咨询电话：400-168-1398
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：
（1）公称通径DN(mm）；
（2）公称压力（Mpa或bar）；
（3）流体性质（包括介质温度、导电性、粘度、密度或酸碱性及流动性）；
（4）阀前与阀后压力（压差）；
（5）流量特性要求；（ 流量范围（最大、最小、常用流量）、工作温度与压力、允许压损、精度要求、响应时间）
（6）流量计材质要求；
（7）连接形式；
2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
