进口三偏心蝶阀

进口三偏心蝶阀《进口阀门欧美品牌》美国《LAINE》莱恩

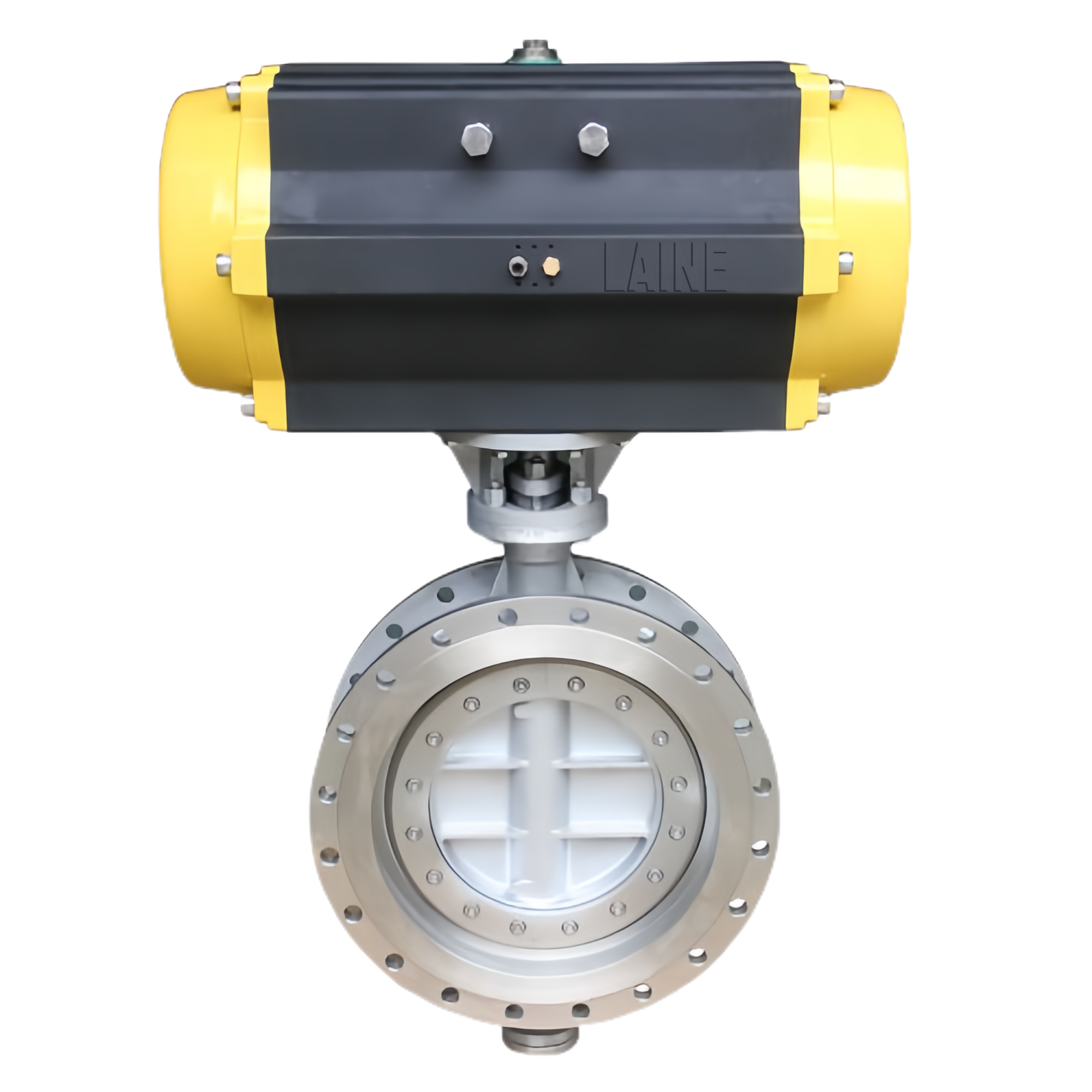

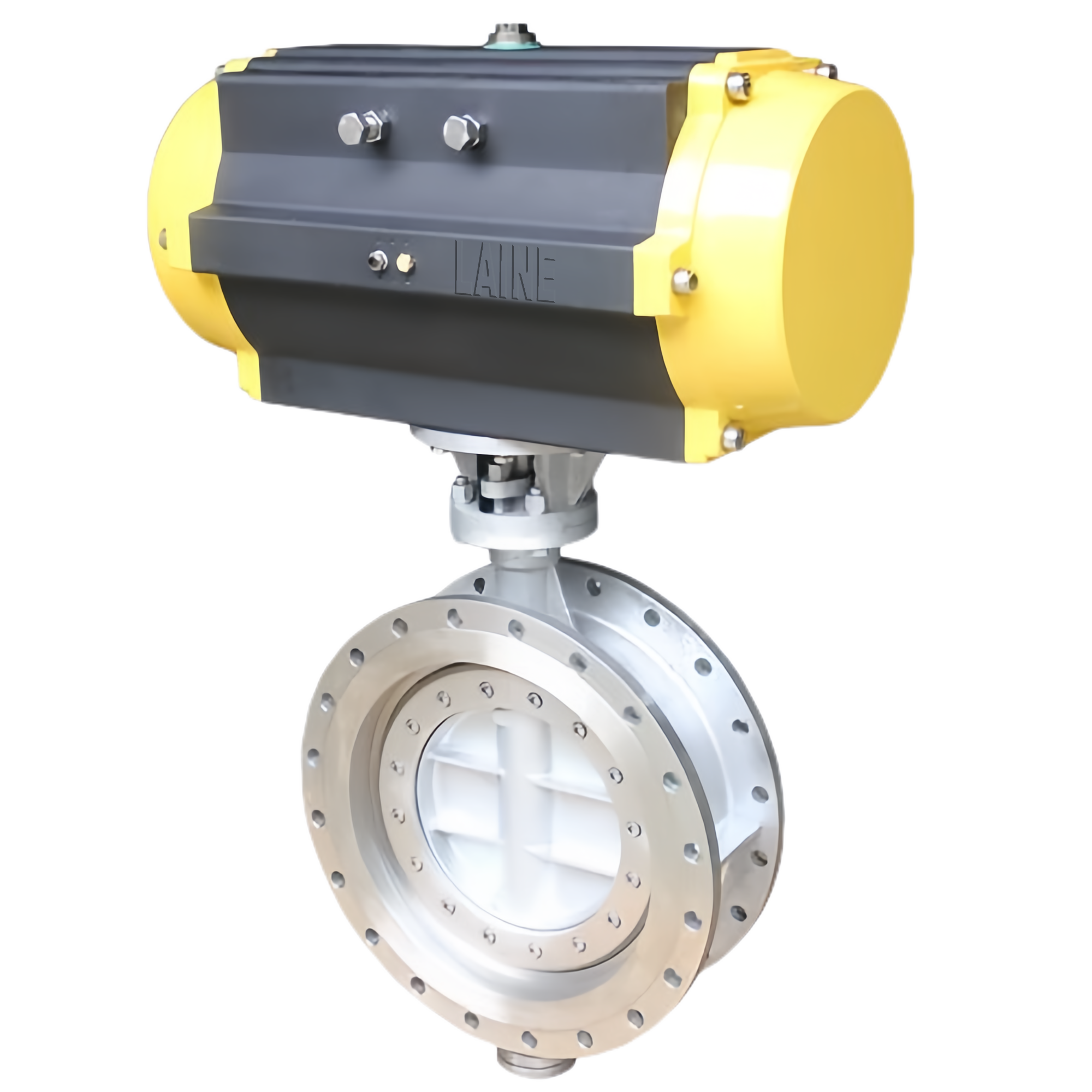

美国《LAINE》莱恩-进口三偏心蝶阀主要结构特征为对夹式和法兰三偏心式结构,阀体周边带凸耳设计成带螺孔单法兰结构。蝶阀广泛应用于石油、化工即工业环境水处理、高层建筑，给排水等管道上。器特点为：由于采用三偏心结构。密封性能可靠，确保开启时蝶阀不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。

结构独特、型小轻便、操作灵活、省力、方便;
密封可靠，可达到气密封无泄漏;
流量特性趋于直线调节性有较佳;
采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命;
应用范围广如：可用于水、蒸气、油品、空气、煤气等介质。
适用不同温度及以下的压力等级，耐腐蚀等各种介质管线。
 进口三偏心蝶阀密封原理：

　　三偏心蝶阀具有双向无气泡紧密关闭性能，这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接"性能，确保密封接触的均匀一致性。

　　由于在双偏心蝶阀的基础上将阀座中心线形成一个角偏置，使得蝶阀在开启过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面。而在关闭瞬间才会接触并压紧阀座密封面。当完全开始时，两密封面之间形成一个与双偏心密封蝶阀相同间隙，该类蝶阀的设计，彻底消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和寿命都得到大大提高。
进口三偏心蝶阀结构特征：
第一个偏心：轴偏离密封面中心线
第二个偏心：轴偏离管路及阀门中心线
第三个偏心：其du特的偏心阀座斜锥角与管路中心的夹角，这样，使得阀座与密封圈在阀门整个开关过程中完全脱离。这种结构既利用了凸轮效应，又完全消除了摩擦，去除了磨损和泄漏的可能。
零泄漏：三偏心蝶阀依靠安装在蝶板上的复合不锈钢密封圈来实现真正的零泄漏。

零泄漏是通过蝶板上密封圈的弹性来实现的。该密封圈的总结性是通过其径向的压缩和柔动产生的。密封圈与阀座接触面为斜锥面。密封圈与阀座之间的接触角产生轻微的“楔式效应"，使密封圈发生柔动和径向压缩。正由于阀座与密封圈之间均匀接触以及密封圈的柔性，使得加载在阀座上的载荷均匀，从而用较小的扭矩实现较严密的切断。扭矩产生的弹性使得阀门严密关断，而与介质流向或介质压力无关。

阀门安装：

　　（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

　　（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

　　（3）阀门安装前，应先彻底清洗管道。

　　（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

　　（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

　　（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。


阀门维护：

　　（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

　　（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

　　（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

　　（4）阀杆：表面损坏，只能换新。

　　（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

　　（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

　　（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

       （8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
